RK9910-8U：?jiǎn)卧獢?shù)：8路獨立單元
耐壓測試：輸出電壓AC:0.05kV～5.00kV ±(1%+5個字）
耐壓測試：輸出電壓DC:0.05kV～6.00kV ±(1%+5個字）
絕緣電阻測試
輸出電壓（DC）：0.05kV～5.00kV ±1%

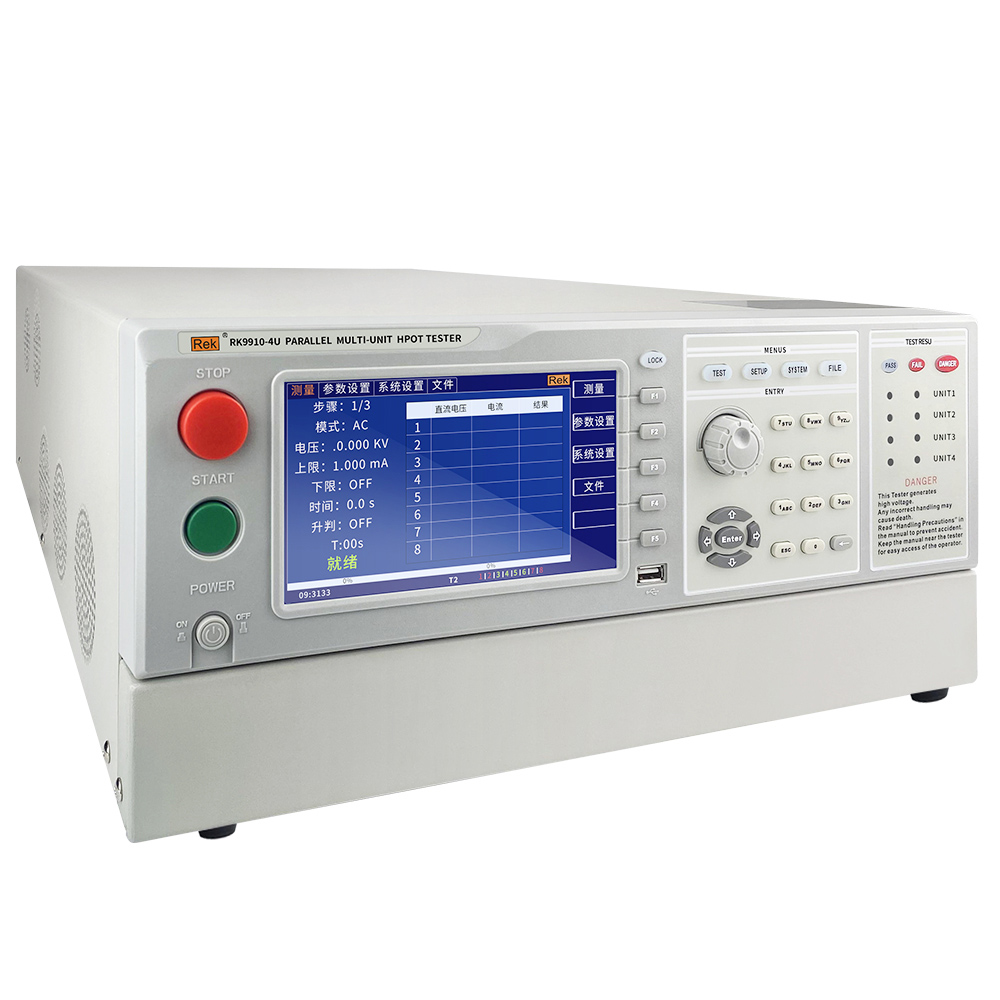

RK9910-4U/8U系列是多路交直流耐壓絕緣測試儀，是一款多通道并行測試、小功率智能安規測試儀器。實 現多個產品同步測試，按路分別判斷測試結果。
可以大大加快產品測試速度，更方便配合自動化設備實現快速測試
應用領域
儀器廣泛應用于自動化測試系統、照明行業、家用電器、新能源汽車、變壓器、電機、電子元器件、電氣設備進行快速準確測試性能特點
1、7寸/780× 480點，TFT一LCD顯示中英文操作界面，簡潔的操作設計2、四/八單元耐壓并行輸出，測試效率提高4或8倍，四個單元彼此獨立互不干擾
3、每個單元可通過四通道掃描器擴展
4、最多支持四個四通道掃描器，一臺儀器可擴展至128通道
5、單路輸出功率:AC: 5kV / 10mA; DC:6kV /5mA
6、絕緣電阻測試最大電阻100GΩ
7、絕緣電阻測試最大電壓5kV
8、增強的安全性:觸電保護功能快速放電和電弧偵測功能
9、999.9秒內任意設定電壓上升時間、測試時間、下降時間鍵盤鎖功能
10、每個通道測試結果PASS/FAIL獨立顯示，同時顯示總的結果
11、存儲140個測試文件，每個文件最多20個測試步驟
參數 機型 | RK9910-4U | RK9910-8U | |
單元數 | 4路獨立單元 | 8路獨立單元 | |
ACW | 輸出電壓 | 0.05kV～5.00kV ?±(1%+5個字） | |
電流測試范圍 | 0～10mA ?±(1%+5個字） | ||
電壓電流精度 | ±(1%+5個字） | ||
DCW | 輸出電壓 | 0.05kV～6.00kV ?±(1%+5個字） | |
電流測試范圍 | 0～10mA ±(1%+5個字） | ||
電壓電流精度 | ±(1%+5個字） | ||
快速放電 | 測試結束后自動放電（DCW） | ||
IR | 輸出電壓（DC） | 0.05kV～5.00kV ???????±1% | |
電阻測試范圍 | ≥500V ?0.2MΩ～1GΩ±(5%+5個字） | ||
放電功能 | 測試結束后自動放電 | ||
電弧偵測測量范圍 | AC/DC:1～20mA | ||
電壓上升時間 | 0.1～999.9S | ||
測試時間設定（AC/DC） | 0.2～999.9S OFF=連續測試 | ||
電壓下降時間 | 0.1～999.9S | ||
時間精度 | ±1%+0.1S | ||
接口 | HANDLER接口、RS232C接口、RS485接口、USB接口、U盤接口 | ||
工作溫度 | 10℃～40℃，≤90%RH | ||
電源要求 | 90～121V AC(60Hz)或198～242V AC (50Hz) | ||
功耗 | ＜1000VA | ||
體積(D×H×W) | 685mm×225mm×436mm | ||
重量(凈重) | 43.1KG | 63.95KG | |
選配附件 | RK00031 USB轉RS485母串口線工業級 連接線1.5米長 | ||
隨機標配附件 | 電源線RK00018、RS232通訊電纜RK00002、RS232轉USB線RK00003、USB轉方口連接線RK00006、RK00085測試線、RK00056測試線、DB25免焊公頭、RK00070串口選件LAN網口、上位機（官網下載） | ||
?
型號 | 圖片 | 類型 | 概述 |
RK26003A |
| 標配 | 儀器標配耐電壓測試夾，可單獨購買。 |
RK00048 |
| 標配 | 儀器標配耐壓接地夾，可單獨購買。 |
RK00002 |
| 標配 | 儀器標配RS232串口連接線，可單獨購買。 |
RK00001 |
| 標配 | 儀器標配國標電源線，可單獨購買。 |
合格證保修卡 |
| 標配 | 儀器標配合格證及保修卡。 |
出廠校準證書 |
| 標配 | 儀器標配產品校準證書。 |
串口 ?Db25免焊公頭 |
| 標配 | 儀器標配串口，可單獨購買。。 |
上位機軟件 | 官網產品頁下載 | 選配 | 儀器標配上位機軟件。 |
RS232轉USB連接線 |
| 標配 | 儀器選配RS232轉USB連接線。 |
USB轉方口連接線 |
| 標配 | 儀器選配USB轉方口連接線。 |
RK9910-4U/RK9910-8U交直流耐壓絕緣電阻測試儀上位機軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQ2dC0Rjg
RK9910-4U/RK9910-8U交直流耐壓絕緣電阻測試儀MODBUS：https://drive.weixin.qq.com/s?k=AE4AMQdrACQJ0mxhQD
